Как изучают землетрясения

Характеристика землетрясения в баллах. 1—3 балла. Не ощущается. Отмечается только специальными приборами. 4 балла. Слышен скрип половиц, балок, звон посуды, дрожание мебели. Внутри здания сотрясение ощущается большинством людей. 5 баллов. Чувствуются толчки, как от падения тяжелых вещей. Лопаются оконные стекла, качается мебель. Ощущается и вне зданий. 6 баллов. Разрушаются очень ветхие здания. Ощущается всеми людьми. 7—8 баллов. Разваливаются прочные каменные ограды, падают фабричные трубы. Разрушаются некоторые крепкие здания. На почве могут появиться небольшие трещины. 9—10 баллов. Разрушаются прочные деревянные дома и мосты. Повреждаются насыпи, плотины и дамбы. Возникают оползни и обвалы, трещины и изгибы в почве. Из рек и озер выплескивается вода. 11 баллов. Каменные постройки разваливаются. Разрушаются дороги, плотины, насыпи, мосты. Образуются широкие трещины со сдвигами. 12 баллов. Разрушаются сооружения. Отдельные предметы подбрасываются при толчках. Преображается вся местность. Изменяются русла рек. Образуются водопады. На поверхности грунта видны земляные волны.

Известно, например, что упругие волны передаются по рельсам далеко вперед от мчащегося поезда, наполняя их ровным, чуть слышным гулом. Упругие волны, которые возникают при землетрясении, называются сейсмическими. Они регистрируются сейсмографами на сейсмических станциях всего земного шара. Сейсмические волны, идущие от очага землетрясения к сейсмическим станциям, проходят через толщи Земли, которые недоступны для прямого наблюдения. Характеристики зарегистрированных сейсмических волн — время их появления, амплитудаг период колебаний и другие параметры — позволяют определять положение эпицентра землетрясения, его магнитуду, возможную силу в баллах. Сейсмические волны несут и информацию о строении Земли. Расшифровать сейсмограмму — все равно что прочитать рассказ сейсмических волн о том, что они встретили в глубине Земли. Это сложная, но увлекательная задача. При землетрясении вдоль поверхности Земли, как и вдоль океанов, распространяются очень длинные поверхностные сейсмические волны с периодами от нескольких секунд до нескольких минут. Эти волны по нескольку раз обегают вокруг Земли. Распространяясь от эпицентра навстречу друг другу, они заставляют колебаться весь земной шар в целом. Земной шар начинает «звучать», как гигантский колокол, когда по нему ударят, и таким ударом для Земли служит сильное землетрясение. В последние годы установлено, что основной тон такого «звучания» (колебания) имеет период около одного часа и регистрируется особо чувствительной аппаратурой. Эти данные путем сложных расчетов на электронно-вычислительной машине позволяют делать выводы о физических свойствах нашей планеты, определять строение оболочки или мантии Земли на глубине в сотни километров.

Ежегодно на земном шаре происходит более 100 тыс. землетрясений.

В особом приборе — сейсмографе, отмечающем землетрясения, используется свойство инерции. Главная часть сейсмографа — маятник — представляет собой груз, подвешенный на пружине к штативу. Когда почва колеблется, маятник сейсмографа отстает от ее движения. Если к маятнику прикрепить иглу и к ней прижать закопченное стекло так, чтобы игла лишь соприкасалась с его поверхностью, получится наиболее простой сейсмограф, которым пользовались раньше. Почва, а вместе с ней штатив и стеклянная пластинка колеблются, маятник и игла вследствие инерции остаются неподвижными. На закопченной поверхности игла прочертит кривую колебания поверхности Земли в данной точке.

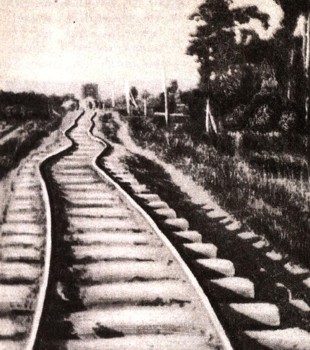

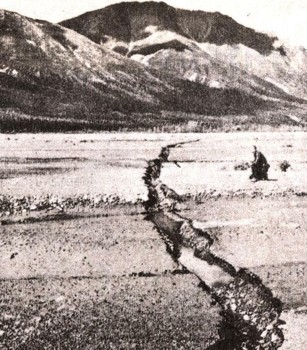

Последствия землетрясения — искривленные рельсы и глубокая трещина.

Если вместо иглы к маятнику прикрепить зеркало и направить на него луч света, то отраженный луч — «зайчик» — будет воспроизводить колебания почвы в увеличенном виде. Такой «зайчик» направляют на равномерно движущуюся ленту фотобумаги; после проявления на этой ленте можно видеть записанные колебания — кривую колебаний Земли во времени — сейсмограмму.

Новый шаг в мировой сейсмологии сделал еще в 1902 г. академик Б. Б. Голицын, который предложил способ преобразования механических колебаний сейсмографа в электрические и регистрацию их с помощью зеркальных гальванометров.

Такой принцип в дальнейшем был заложен во все системы сейсмографов как в СССР, так и за рубежом. Это позволило создать очень чувствительные приборы, с помощью которых можно регистрировать землетрясения в любой точке земного шара.
