Геофизические методы поисков

Кажется, что физика и геология довольно далекие друг от друга науки. Но если бы геологам не помогала физика, то не были бы открыты многие месторождения железа, нефти, меди и других полезных ископаемых. Молодая наука — геофизика — изучает физические свойства Земли и физические процессы, происходящие в ней.

С помощью геофизических приборов невидимое становится видимым. Например, сердце человека нельзя увидеть простым глазом, а с помощью рентгеновского аппарата это сделать очень просто. Так же и в геологии: то, что под землей не увидит глаз, «увидят» сложные геофизические приборы. Эти приборы отмечают различие в магнитных, электрических и других свойствах горных пород и руд.

Магнитометрический метод поисков. Вы знаете, что вокруг магнита всегда есть невидимое магнитное поле. Если стрелка компаса отклоняется от обычного положения, то можно предположить, что здесь в глубине Земли есть залежи железных руд, которые ее притягивают. И с какой бы стороны мы ни подходили с компасом, стрелка будет направляться на рудную залежь. Так же ведет себя и магнитная стрелка аэромагнитометра, установленного на самолете, пролетающем вблизи залежи.

Интересна история открытия магнитных железных руд в Казахстане летчиком М. Сургутановым. В один из рейсов он обнаружил, что компас перестал правильно показывать направление: магнитная стрелка начала «плясать». Сургутанов предположил, что это связано с магнитной аномалией. В следующие рейсы, пролетая над районом аномалии, он отмечал на карте места максимальных отклонений стрелки компаса. О своих наблюдениях летчик сообщил в местное геологическое управление, экспедиция которого заложила скважины и вскрыла на глубине нескольких десятков метров мощную залежь железных руд — Соколовское месторождение. Затем была вскрыта вторая залежь — Сарбайская.

По отклонению магнитной стрелки от обычного положения были найдены крупнейшие запасы железных руд в районе Курска и некоторых других местах. Если руды немного или она залегает на большой глубине, то обычная магнитная стрелка ее не «почувствует»; в таких случаях применяют другие, более тонкие и сложные физические приборы.

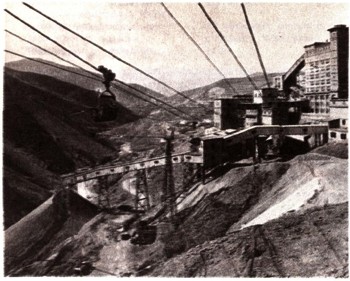

На горнообогатительном комбинате.

Но сильными магнитными свойствами обладают только железные руды. Многочисленные полезные ископаемые немагнитны, и для их поисков метод магниторазведки непригоден.

Гравиметрический метод поисков. Этот метод получил название от латинского слова «гравитас» — тяжесть. Гравиметрия — наука, изучающая изменение ускорения силы тяжести в различных точках Земли.

Сила тяготения действует на Земле всюду, но величина ее неодинакова. Чем тяжелее предмет, тем сильнее он к себе притягивает. В глубине Земли и в горах находятся породы и руды, которые сильно различаются по своей плотности. Например, кусок свинцовой руды в полтора-два раза тяжелее, чем вес такого же по объему куска гранита или мрамора. Следовательно, руда притягивает к себе сильнее, чем залегающая рядом с ней порода. А соль или гипс имеют значительно меньшую плотность, поэтому над залежами солей величина силы притяжения будет меньше. Можно искать месторождения по изменению величины силы притяжения. Для этого создан специальный прибор, который определяет силу тяготения. Его называют гравитационным вариометром. Он состоит из коромысла, подвешенного на тонкой кварцевой нити. На концах коромысла находятся два шарика — один закрепляется непосредственно на одном конце коромысла, а другой — на длинной нити. Когда прибор находится вблизи тяжелой массы, например рудной залежи, то шарик, подвешенный на нити, притягивается к залежи, поворачивает коромысло, а вместе с ним и кварцевую нить, на которой подвешено коромысло. Зная, в каком направлении и насколько повернется коромысло, можно определить, в каком месте находится залежь и велика ли она.

Следует заметить, что подобным путем измеряется не абсолютная величина ускорения силы тяжести, а только относительная — выясняется, насколько изменяются показания гравитационного вариометра в двух соседних пунктах. Перемещая прибор по поверхности земли и производя измерения в различных участках, можно с достаточной точностью определить положение и форму рудной залежи.

Подземные залежи тяжелых руд и горных пород, обладающих повышенной плотностью, могут быть найдены и с помощью специального, очень чувствительного маятника, который вблизи тяжелых масс начинает качаться быстрее.

Гравитационные вариометры, идею устройства которых предложил 200 лет назад М. В. Ломоносов, в наше время широко применяются при поисках руд. Гравиметрическим способом открыто уже много рудных залежей.

А что делать, если полезные ископаемые не тяжелее горных пород или руды так мало, что ее не может обнаружить гравитационный вариометр, и если руда немагнитная? Тогда геологи ищут месторождения с помощью электрического тока.

Электрометрический метод поисков. Многие руды хорошо проводят электричество. Это их свойство используется при поисках месторождений. Там, где по соображениям геологов на глубине находится рудное тело, проводят разведку электрическим током. Для этого в землю забивают два железных кола, расположенных один от другого на расстоянии 30— 50 м. От них идут провода к измерительному прибору. Электрический ток течет от батареи к одному из кольев, далее проходит через землю и доходит до другого колышка, а от него по проводу возвращаете к прибору. Из физики мы знаем, что чем больше сопротивление вещества, тем меньше сила тока. Проводя исследования в разных местах и отмечая показания прибора, можно определить, что на одном из участков сила тока меньше, следовательно, здесь залегают граниты, мраморы, глины, пески, т. е. породы с большим сопротивлением, а на другом участке сила тока оказалась большей, поэтому возможно, что ток прошел через руду, сопротивление которой меньше. В этих местах можно вести поиски РУДЫ.

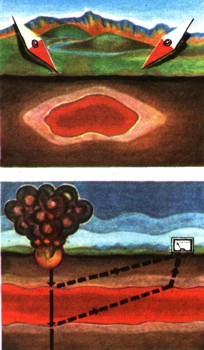

Залежь железных руд притягивает магнитную стрелку. По отклонению магнитной стрелки от обычного положения были найдены крупнейшие запасы железных руд в районе Курска и других местах. На нижнем рисунке — схема сейсмической разведки.

Если грунтовые воды с растворенными в них слабыми кислотами соприкасаются с рудой, то возникают естественные электрические токи. Измеряя силу этих токов в горных породах, окружающих рудную залежь, определяют положение залежи.

Но есть руды, которые не проводят электричество, не обладают и магнитными свойствами. Как искать эти руды? И в этом случае геофизики помогают геологам.

Сейсмометрический метод поисков. Солнечные лучи просвечивают воду насквозь. А можно ли «просветить» насквозь землю и получить отражение от пород, находящихся на различных глубинах? Оказывается, можно с помощью искусственных землетрясений. Этот способ основан на том, что сейсмические волны с разной скоростью проходят через породы различной плотности.

От места взрыва сейсмические волны идут через горные породы вглубь до тех пор, пока не встретят более плотные породы иного состава, при этом часть волн, преломившись, пойдет дальше вглубь, а часть отразится от границы этих пород и придет на поверхность земли. Возвратившиеся волны улавливаются приборами — сейсмографами.

Геофизики определяют, сколько времени шли эти волны, а затем вычисляют, на какой глубине и от пород какой плотности они отразились. Позже на поверхность возвращаются волны, отразившиеся от более глубоких слоев. Определяют и глубину их проникновения.

Так получают сейсмограмму — запись показаний сейсмографов. По ней узнают, на какой глубине залегают какие породы и лежат они горизонтально или образуют складки.

Сейсмометрический метод — практически основной метод поисковой геофизики. С его помощью открыты почти все новые месторождения нефти и некоторые месторождения других полезных ископаемых.

Радиометрический метод поисков. Для поисков радиоактивных руд применяют особый метод, потому что у этих руд есть присущие только им свойства: они постоянно излучают очень активные гамма-лучи.

Ученые создали сложные приборы — радиометры, которые «чувствуют» удары этих частиц и дают о них сигналы: на приборах зажигаются лампочки, отклоняется стрелка или раздается звуковой сигнал.

Радиоактивные элементы, такие, как радий, торий, калий, могут присутствовать в рассеянном состоянии в некоторых породах, содержащих руду. Геологи с помощью приборов выявляют площади с повышенной радиоактивностью и места, где она не наблюдается; эти данные наносят на карту и определяют местоположение различных радиоактивных пород. Геологи, пролетая на самолете над районами поисков, с помощью приборов определили участки повышенной радиоактивности и находящиеся вместе с ними оловорудные месторождения.
